為了測一個已知額定電壓為100 V的燈泡的額定功率，設計了如圖所示的電路，理想變壓器的原、副線圈分別接有理想電流表A和燈泡L，滑動變阻器的阻值范圍是0～100 Ω，不考慮溫度對燈泡電阻的影響，原、副線圈的匝數比為2∶1，交流電源的電壓為U₀＝440 V，適當調節滑動變阻器的滑片位置，當燈泡在額定電壓下正常工作時，電流表A的示數為1.2 A，則

A．燈泡的額定功率為40 W

B．燈泡的額定電流為2.4 A

C．滑動變阻器并聯部分的阻值為50 Ω

D．滑動變阻器消耗的電功率為240 W

如圖所示，一理想自耦變壓器線圈AB繞在一個圓環形的閉合鐵芯上，輸入端AB間加一正弦式交流電壓，在輸出端BP間連接了理想交流電流表、燈泡和滑動變阻器，移動滑動觸頭P的位置，可改變副線圈的匝數，變阻器的滑動觸頭標記為Q，則

A．只將Q向下移動時，燈泡的亮度變大

B．只將Q向下移動時，電流表的讀數變大

C．只將P沿順時針方向移動時，電流表的讀數變大

D．只提高輸入端的電壓U時，電流表的讀數變大

如圖所示，兩條平行金屬導軌豎直放置，其間有與導軌平面垂直的勻強磁場，金屬棒ab沿導軌下滑，下滑過程中與導軌接觸良好．金屬棒、導軌、電流表A₁和理想變壓器原線圈構成閉合回路．金屬棒ab在沿導軌下滑的過程中，電流表A₁一直有示數，而電流表A₂在某時刻之后示數變成了零，以下說法正確的是

A．電流表A₂示數等于零之前，金屬棒必是變速運動

B．電流表A₂示數等于零之后，金屬棒必是變速運動

C．電流表A₂示數等于零之前，金屬棒必是勻速運動

D．電流表A₂示數等于零之后，金屬棒必是勻速運動

正弦交流電經過匝數比為的變壓器與電阻R、交流電壓表V、交流電流表A按如圖甲所示方式連接，R＝10 Ω．圖乙是R兩端電壓U隨時間變化的圖象．U_m＝10V，則下列說法中正確的是

A．通過R的電流i_R隨時間t變化的規律是i_R＝cos 100 πt(A)

B．電流表A的讀數為0.1 A

C．電流表A的讀數為A

D．電壓表的讀數為U_m＝10V

2008年春節前后，我國南方部分省市的供電系統由于氣候原因遭到嚴重破壞．為此，某小區啟動了臨時供電系統，它由備用發電機和副線圈匝數可調的變壓器組成，如圖所示，發電機的電動勢e＝480sin(100 πt)V(不考慮其內阻)，圖中R表示輸電線的電阻．滑動觸頭P置于a處時，用戶的用電器恰好正常工作，在下列情況下，要保證用電器仍能正常工作，則

A．若A₂示數為2 A，R＝10 Ω，則原副線圈的匝數比n₁∶n₂＝2∶1

B．若A₂示數為2 A，R＝10 Ω，則原副線圈的匝數比n₁∶n₂＝2∶1

C．當發電機輸出的電壓發生波動使V₁示數小于正常值，用電器不變時，應使滑動觸頭P向下滑動

D．如果V₁示數保持正常值不變，那么當用電器增加時，滑動觸頭P應向上滑

一理想變壓器原、副線圈匝數比n₁∶n₂＝11∶5．原線圈與正弦交變電源連接，輸入電壓u如圖所示．副線圈僅接入一個10 Ω的電阻．則

A．流過電阻的電流是20 A

B．與電阻并聯的電壓表的示數是100V

C．經過1分鐘電阻發出的熱量是6×10³ J

D．變壓器的輸入功率是1×10³ W

一臺理想變壓器的原、副線圈的匝數比是5∶1，原線圈接入電壓為220 V的正弦交流電，一只理想二極管和一個滑動變阻器R串聯接在副線圈上，如圖所示．電壓表和電流表均為理想交流電表，則下列說法正確的是

A．原、副線圈中的電流之比為5∶1

B．電壓表的讀數為44 V

C．若滑動變阻器接入電路的阻值為20 Ω，則1 min內產生的熱量為2 904 J

D．若將滑動變阻器的滑片向上滑動，則兩電表讀數均減小

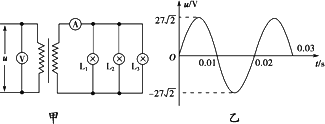

如圖甲所示，變壓器原副線圈的匝數比為3∶1，L₁、L₂、L₃為三只規格均為“9 V、6 W”的相同燈泡，各電表均為理想交流電表，輸入端交變電壓u的圖象如圖乙所示．則以下說法中正確的是

A．電壓表的示數為27V

B．三只燈泡均能正常發光

C．電流表的示數為2 A

D．變壓器副線圈兩端交變電流的頻率為50 Hz

“5 12”汶川大地震發生后，山東省某公司向災區北川捐贈一批柴油發電機．該柴油發電機說明書的部分內容如表所示．現在用一臺該型號的柴油發電機給災民臨時安置區供電，發電機到安置區的距離是400 m，輸電線路中的火線和零線均為GBCZ60型單股銅導線，該型導線單位長度的電阻為2.5×10^－4 Ω/m．安置區家用電器的總功率為44 kW，當這些家用電器都正常工作時，下列說法中正確的是

A．輸電線路中的電流為20 A

B．輸電線路損失的電功率為8 000 W

C．發電機實際輸出電壓是300 V

D．如果該柴油發電機發的電是正弦交流電，則輸出電壓最大值是300 V

如圖甲所示，為一種可調壓自耦變壓器的結構示意圖，線圈均勻繞在圓環型鐵芯上，若AB間輸入如圖乙所示的交變電壓，轉動滑動觸頭P到如圖甲中所示位置，在BC間接一個55 Ω的電阻(圖中未畫出)，則

A．該交流電的電壓瞬時值表達式為u＝220sin(25 πt)V

B．該交流電的頻率為25 Hz

C．流過電阻的電流接近于4 A

D．電阻消耗的功率接近于220 W
